플라스틱 기어용 맞춤형 고정밀 사출 금형
플라스틱 기어 사출 금형은 치수와 성능 측면에서 매우 높은 정밀도를 요구합니다. 매개변수에는 이덴덤 원 직경, 이덴덤 원 직경, 모듈, 피치 원 직경, 피치 원 톱니 두께, 압력 각도, 나선 각도 및 톱니 링 런아웃 공차 등이 포함됩니다. 기어가 정밀도 요구 사항을 충족하지 않으면 진동이나 흔들리는 동작을 동반하는 불안정한 변속기가 발생하고 지나치게 큰 소음이 발생할 수 있습니다.
따라서 플라스틱 기어의 동심도, 치형 및 기타 특성에 대해 높은 가공 정확도가 요구되며, 특히 플라스틱 기어 금형의 정밀도 요구 사항이 엄격합니다.
금형 가공
치형 가공에서 스퍼 기어는 느린 와이어 컷 EDM으로 가공되어 치형의 표면 거칠기를 매끄럽게 만듭니다.
정확한 동축 정렬을 보장하려면 플레이트 A와 B를 모두 느린 와이어 컷 EDM으로 동시에 처리하는 것이 중요합니다.
표준 기어링 인서트의 경우 치형 가공 공정이 완료되면 공작물의 두께로 인해 후속 연삭기 가공이 허용되지 않습니다. 이러한 가공으로 인해 톱니 표면에 측면 버가 생성되어 잠재적으로 가공물이 폐기될 수 있습니다. 추가 가공이 불가피한 경우 EDM 가공이 유일한 실행 가능한 옵션입니다.
이러한 단계에서는 기어 부품 가공에 필요한 정밀도와 주의를 강조하여 각 부품이 엄격한 품질 및 기능 표준을 충족하는지 확인합니다.
성형가공
GV MOLD에서는 전문 성형 전문가 팀이 가공 제어 장치가 장착된 최신 사출기를 사용합니다. 우리는 성형 온도, 사출 압력, 냉각 공정 및 기타 변수의 정밀도를 세심하게 제어하면서 복잡한 창 내에서 작업합니다. 이를 통해 모든 성형 주기와 각 캐비티가 동일한 성형 온도와 냉각 속도를 유지하여 플라스틱 성형 기어의 정밀도가 고정밀 요구 사항을 충족하도록 보장합니다.

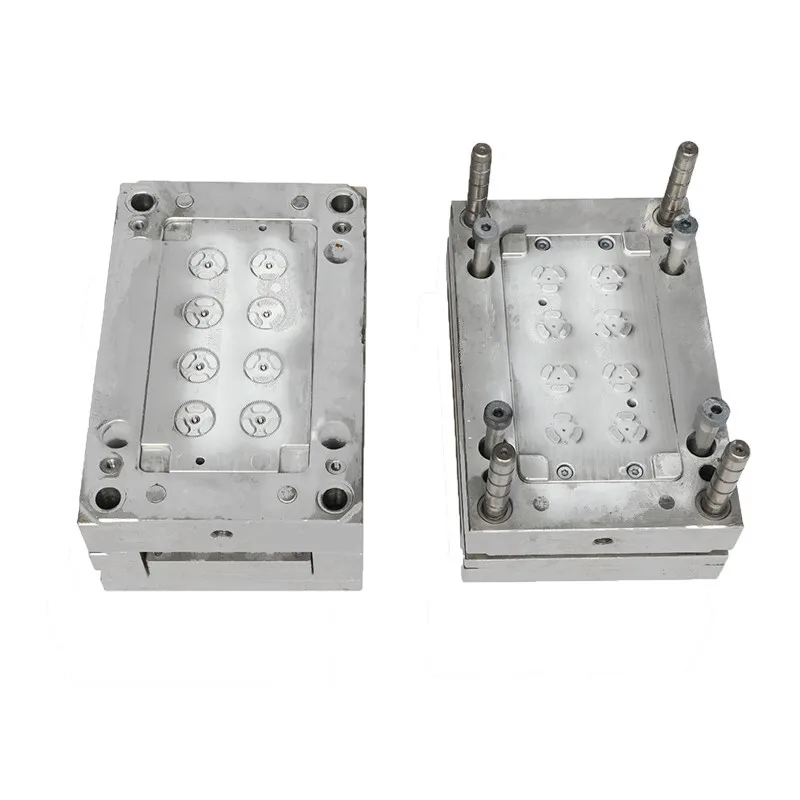

제품 세부 정보
제품 매개변수
금형 캐비티 | 4+4 캐비티 |
금형강 | S136 |
표면 마무리 | 세련 |
공급 시스템 | 핀 게이트 |
사출기 | 50T |
금형 크기 | 250*250*256 mm |
금형 중량 | 100 킬로그램 |
금형 수명 | 500,000발 |
유지 보수 | 금형을 청소하고 방청제를 분사합니다. |
패키지 | 방수 가방과 나무 상자. |
