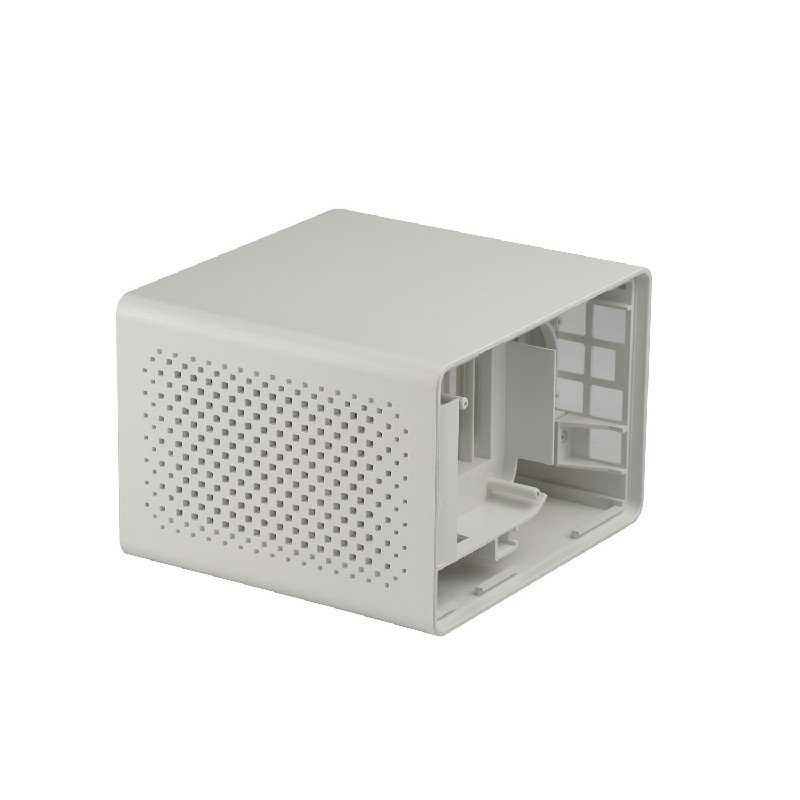

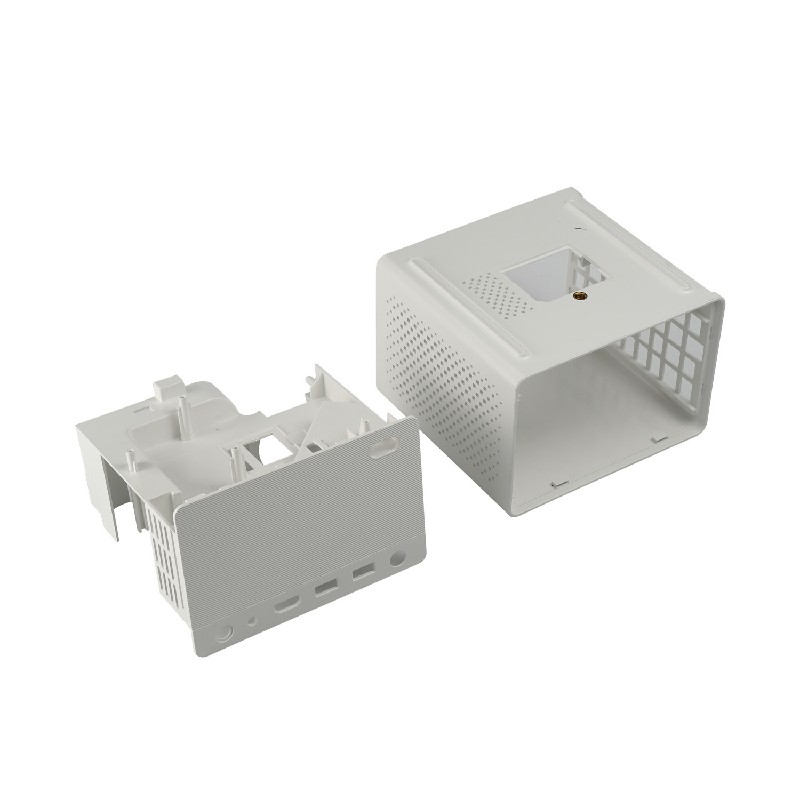

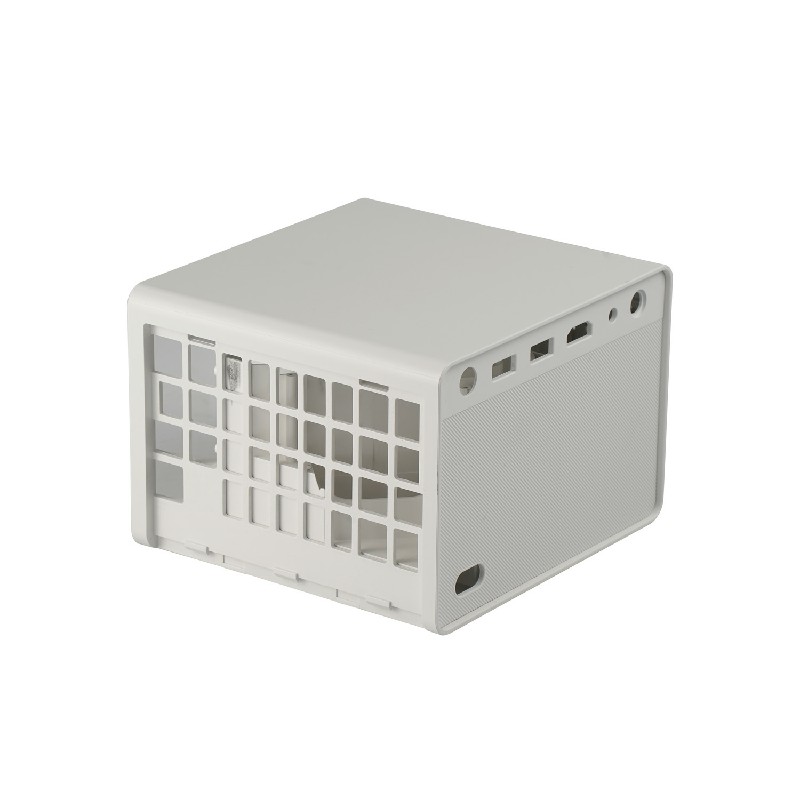

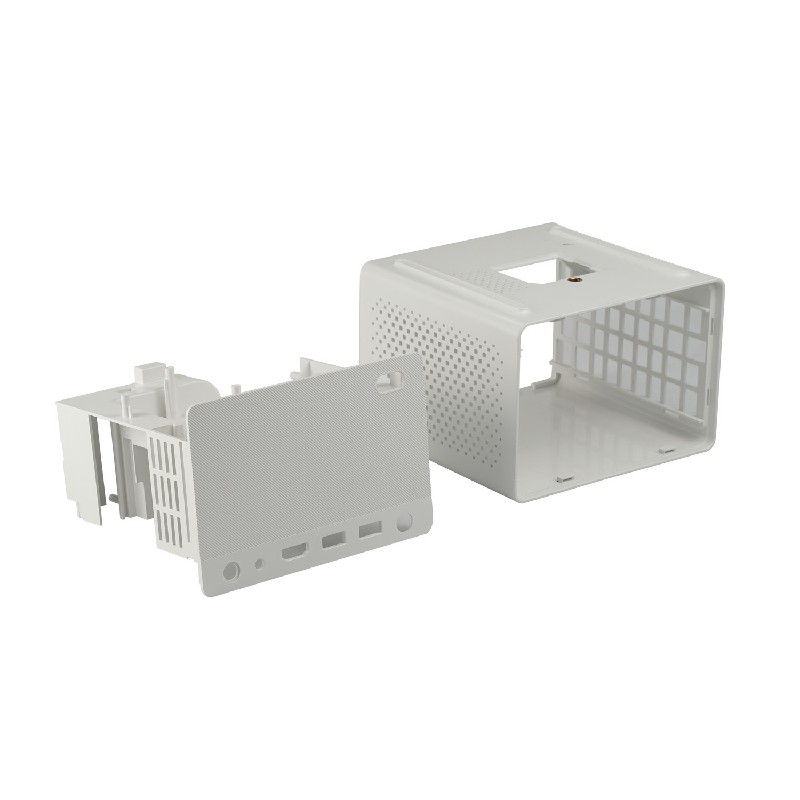

Niestandardowa plastikowa forma do obudowy projektora
GV MOLD szczyci się bogatym dziedzictwem w zakresie inżynierii i produkcji form obudów projektorów, a także skomplikowanymi procesami formowania. Nasza biegłość obejmuje szeroką gamę obudów do projektorów, obejmującą wszystko, od modeli zminiaturyzowanych po rozbudowane, z których każdy może pochwalić się charakterystycznym i innowacyjnym designem.
Formy wykonane przez nasz zespół zostały zaprojektowane nie tylko tak, aby spełniać standardy branżowe, ale także wyznaczać nowe standardy, gwarantując niezrównany poziom precyzji, jakości i niezawodności w produkcji obudów do projektorów. Wykorzystując naszą wiedzę techniczną, jesteśmy biegli w zaspokajaniu zróżnicowanych wymagań naszych klientów, dostarczając rozwiązania w zakresie form na zamówienie, które są skrupulatnie dostosowane, aby spełniać ich dokładne wymagania techniczne i kryteria wydajności.
Gdy forma się otwiera, proces ciągnięcia rdzenia rozpoczyna się od wygiętego kołka, który wyciąga rdzeń pod kątem. Po zakończeniu wyciągania rdzenia cylinder olejowy aktywuje duży suwak, aby zakończyć ekstrakcję rdzenia. Kiedy forma się zamyka, najpierw zamykany jest mały suwak za pomocą ustawionego pod kątem kołka prowadzącego, po czym cylinder olejowy ustawia duży suwak z powrotem w pozycji zamkniętej.
Rozwiązanie problemu z zacinaniem się
Suwak styka się z wewnętrznym podnośnikiem kątowym, co prowadzi do problemu zatykania. Aby rozwiązać problem przyklejania się plastikowej części do suwaka, niezbędny jest kołek wypychający w suwaku po wewnętrznej stronie części. W konstrukcję sworznia wypychacza suwaka wbudowana jest mała sprężyna
Co więcej, zarówno na nachylonej powierzchni, jak i na podstawie suwaka zaprojektowano odporne na zużycie płytki, aby ułatwić montaż oprzyrządowania i umożliwić regulację.
Układ chłodzenia
Oprócz systemów chłodzenia w obszarze rdzenia i wnęki, w dużym podnośniku zaprojektowano szczegółowo skomplikowane kanały chłodzące, aby zapewnić równomierny rozkład temperatury podczas procesu formowania. Co więcej, sieć kanałów wodnych jest strategicznie zintegrowana z płytą wlewu wody, aby ułatwić bardziej efektywne odprowadzanie ciepła. Ulepszenia te mają na celu zminimalizowanie ryzyka odkształcenia części i znaczną poprawę ogólnej wydajności operacji formowania wtryskowego.
Szczegóły produktu
Parametr produktu
Wnęka na pleśń | 1 kaw. |
Stal formowa | S136H |
Wykańczanie powierzchni | Tekstura VDI + polerowanie |
System podawania | Zimnokanał, brama boczna |
Maszyna wtryskowa | 260T |
Rozmiar formy | 450*522*471 mm |
Waga formy | 600 Kg |
Życie pleśni | 300 000 strzałów |
Konserwacja | Oczyszczenie formy i spryskanie środkiem antykorozyjnym. |
Pakiet | Wodoodporna torba i drewniane pudełko |
